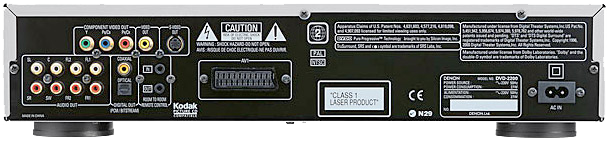

Sorties vidéo:1 sortie vidéo composite:
1 Volt crête-crête (sur charge 75 Ohms)
1 sortie S-Video

Sortie vidéo composantes Y; 1 Volt crête/crête (75 Ohms), C; 0,3 Volt crête/crête (NTSC)
1 jeu de sorties composantes: Y, Cb/Pb, Cr/Pr:
Y ; 1,0 Volt crête/crête (sur charge 75 Ohms)
Cb/Pb ; 0,7 Volt crête/crête (sur charge 75 Ohms)
Cr/Pr ; 0,7 Volt crête/crête (sur charge 75 Ohms)

1 jeu de sorties RVB:
R; 0,7 Volt crête/crête (sur charge 75 Ohms)
V; 0,7 Volt crête/crête (sur charge 75 Ohms)
B; 0,7 Volt crête-crête (sur charge 75 Ohms)

Section audio
Sorties audio: 1 jeu de sorties analogiques stéréo pour les canaux avant gauche et droit (FL/FR)
1 jeu de sorties analogiques multicanaux (FL/FR/C/SL/SR/C/SW)
1 sortie numérique (optique)
1 sortie numérique (coaxiale)
Rapport S/B: 115 dB
Gamme dynamique: 106 dB
Taux de distorsion
harmonique totale: 0,001 %

Convertisseur vidéo 12 bits/108 MHz
Pour obtenir une excellente qualité d’image en lecture vidéo numérique, il est essentiel de disposer d’un convertisseur vidéo N/A extrêmement rapide. C’est pourquoi le DVD-2200 utilise un convertisseur N/A vidéo travaillant en 12 bits, 108 MHz, afin d’assurer une lecture extrêmement précise des fragiles signaux vidéo de faible niveau. L’image ainsi reproduite est vivante, et fidèle au moindre détail. Un suréchantillonnage à 4x est utilisé, aussi bien pour les signaux vidéo progressifs que pour les signaux vidéo entrelacés, ce qui assure une conversion N/A plus détaillée. Pour améliorer encore la qualité de reproduction de l’image, le filtre analogique utilisé dans le dernier étage dispose de caractéristiques de shutout flexibles. Par ailleurs, le DVD-2200 utilise deux convertisseurs N/A vidéo distincts pour traiter d’une part le signal progressif, d’autre part le signal entrelacé. On évite de la sorte toute interférence mutuelle entre les signaux progressif et entrelacé.

Convertisseur N/A audio Burr-Brown, 24 bits/192 kHz
Le DVD-2200 utilise un convertisseur N/A audio de type 24 bits/192 kHz, parfaitement protégé du bruit de fond causé par d’éventuelles fluctuations de la valeur de la tension d’alimentation. Comme le niveau du bruit de quantification est uniforme tout au long du spectre audible, ce convertisseur N/A audio assure que le signal sonore reproduit est aussi clair et dépourvu de bruit de fond que possible.

Circuit PureProgressive (PAL et NTSC)
Le convertisseur entrelacé vers progressif du DVD-2200 est le Silicon Image Sil504, pourvu d’un circuit PureProgressive. Le Sil504 offre une détection plus rapide des mouvements dans l’image, et sa reconnaissance des modes film/vidéo est améliorée.
Traitement haute vitesse : le convertisseur progressif Sil504 traite jusqu’à 6 milliards d’opérations par seconde, ce qui assure la meilleure qualité possible en matière de désentrelacement avec adaptation au mouvement.
Détection des mouvements dans l’image : le circuit PureProgressive permet la détection de contenus films réalisés en pulldown 3:2 et 2:2, ainsi que les contenus vidéo, d’animation et graphiques. Le circuit PureProgressive™ est capable de reproduire les disques DVD-Video contenant à la fois des images cinéma et des images vidéo, ainsi que les sources vidéo de haute qualité à balayage progressif, en évitant tout effet de papillottement dû aux délais de détection de ces différents formats. Dans le cadre de la détection de mouvements dans le signal vidéo, un convertisseur progressif conventionnel travaille sur une image à la fois. La technologie PureProgressive™, pour sa part, mémorise 4 trames du signal vidéo dans une mémoire tampon de type SDRAM de 64 Mo, ce qui permet d’affiner la détection au pixel près, pour une précision supérieure dans la distinction d’image fixe/image animée.
Détection du mode 2:3 pulldown améliorée: il arrive parfois, sur certains disques DVD Video, que les signaux de données de pulldown 2:3 ne soient pas synchrones.
Le convertisseur PureProgressive™ détecte alors les points qui ont bougé, et procède très rapidement aux mesures correctives appropriées, afin de réduire les phénomènes de scintillement d’image.

Noise Shaped Video (NSV)
La fonction NSV assure une “mise en forme numérique” du bruit de fond vidéo, afin de réduire son niveau, toujours pour améliorer la linéarité du signal vidéo.

Conception à composants discrets

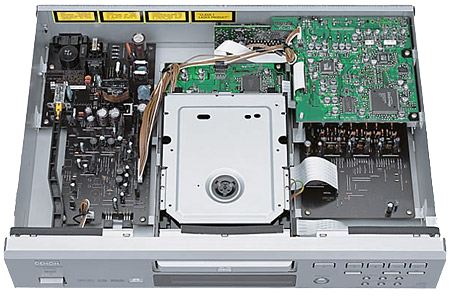

Afin d’assurer une lecture de son et d’image de haute qualité, tous les circuits sont réalisés à base de composants discrets : une particularité héritée des appareils haut de gamme. Les circuits audio et vidéo sont montés sur des cartes électroniques séparées, complètement isolées les unes des autres, afin de supprimer le plus efficacement possible les bruits vidéo de haute fréquence. La section de puissance bénéficie elle aussi d’une conception à base de composants discrets, des alimentations séparées étant prévues pour les blocs audio, vidéo et numérique, ce qui assure une qualité et une stabilité d’alimentation optimales.
Les interférences entre circuits sont donc efficacement supprimées, pour une lecture de haute qualité, avec un minimum de bruit de fond. Des problèmes de base à la facilité d’utilisation, le DVD-2200 a été conçu avec soin, dans le moindre détail, pour offrir d’excellentes performances en lecture.

Alimentations de puissance indépendantes
Des alimentations indépendantes sont dévolues au bloc de traitement du signal audio, vidéo et les autres blocs, afin d’éliminer toute distorsion résultant d’interférences mutuelles entre blocs. Correctement alimentés, les différents circuits contribuent à une excellente qualité d’image et de son.

Filtre Super Sub Alias
Éliminer tous les signaux indésirables de fréquence supérieure à 6,75 MHz par un filtrage énergique après conversion N/A permet d’améliorer le rapport signal/bruit vidéo. Le DVD-2200 utilise à cet effet un filtre Super Sub Alias Filter permettant d’obtenir des caractéristiques neutres: il assure que le signal vidéo n’est pas affecté par des influences extérieures dans sa bande de fréquences essentielle, et que le bruit de fond résultant du phénomène de repliement de spectre est éliminé. Sur le DVD-2200, le filtre Super Sub Alias Filter s’applique aussi bien au signal de chrominance qu’au signal de luminance, ce qui améliore la reproduction des couleurs.
